Manual para el reinicio de su batería.

Diagrama de batería SAVANT.

Vista Frontal

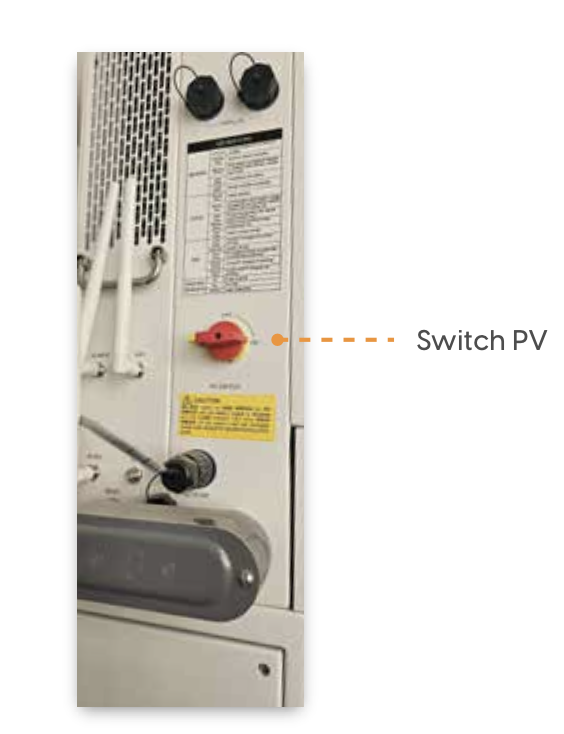

Vista Lateral | Enfoque Switch PV

Vista Lateral

Apagado del sistema

IMPORTANTE:
Si tiene más de una batería instalada, cada paso deberá realizarse de manera simultánea en todas ellas, nunca de forma individual. Este procedimiento garantiza el correcto funcionamiento, prolonga la vida útil del sistema y evita posibles fallos.

Paso 1

Apague el generador (si aplica; de no ser así, omita este paso).

Paso 2

Coloque en posición OFF el Interruptor principal que alimenta la carga crítica de su vivienda que proviene de su equipo SAVANT.
Paso 3

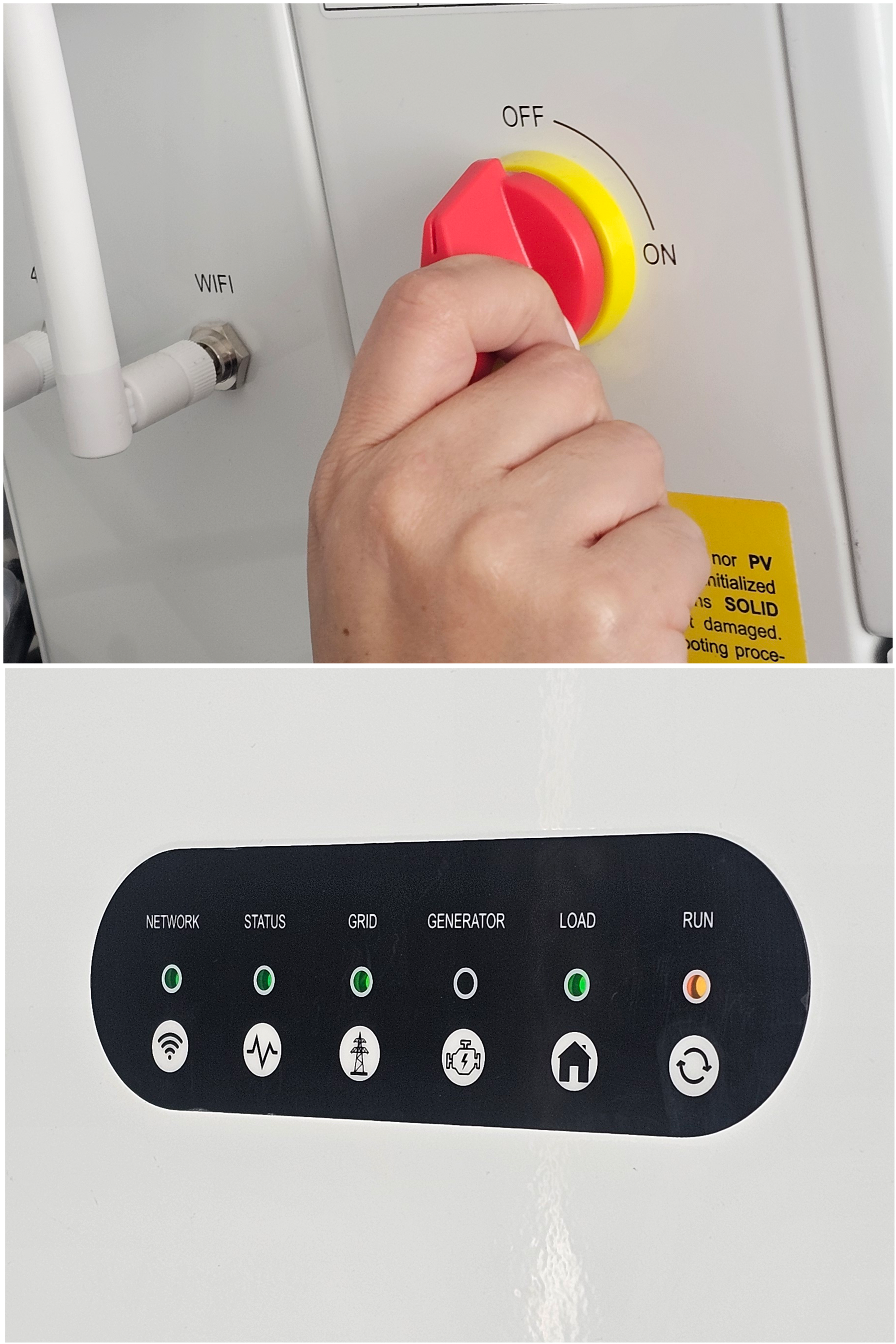

Gire el PV switch a OFF (Este está ubicado en el lado izquierdo). Revise que en el panel de visualización (al frente de su batería) debe de quedar intermitente en RUN una luz amarilla o roja.
Paso 4

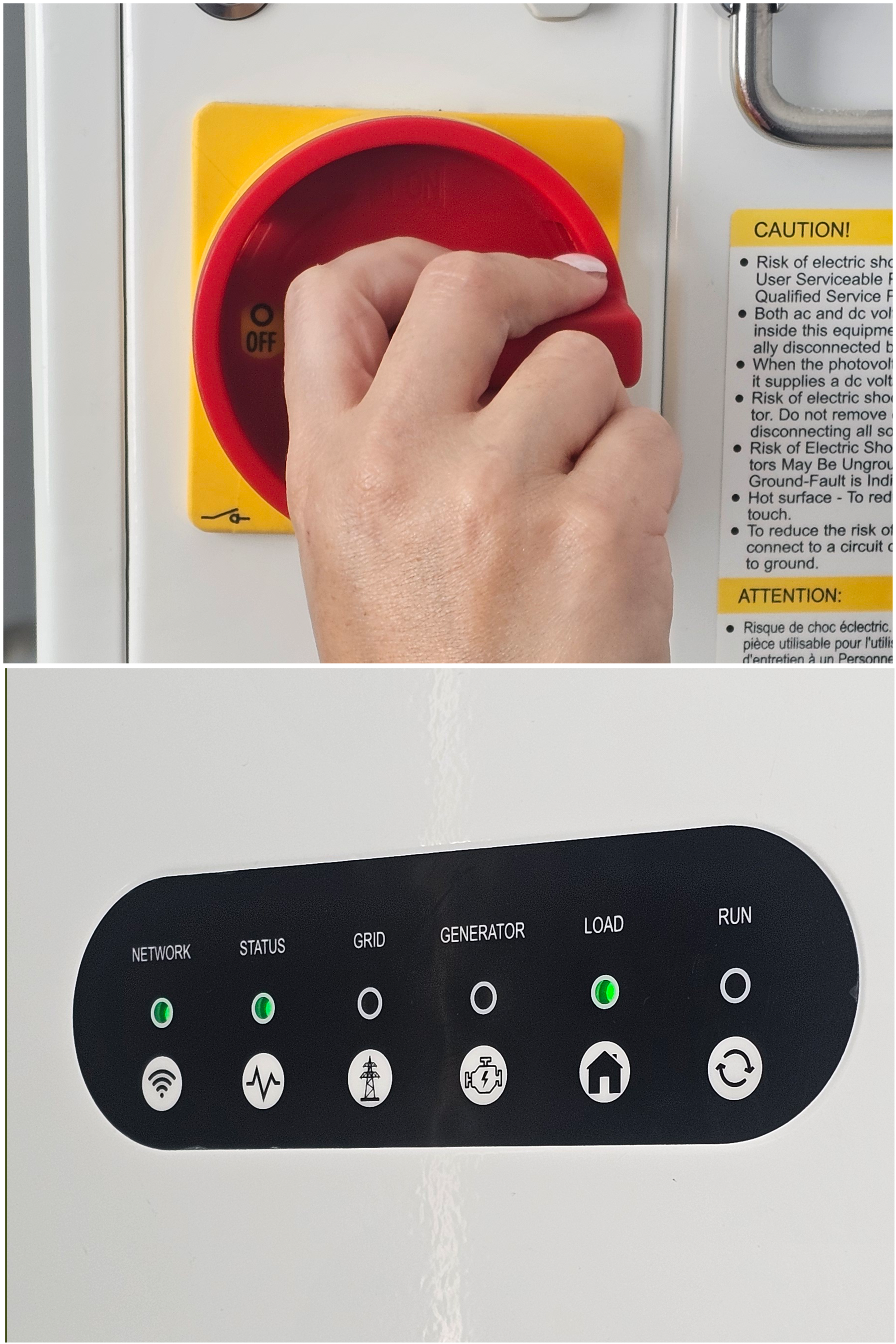

Gire la perilla llamada Grid switch a OFF (ubicado a la derecha de su batería Savant). Revise el panel de visualización este apagada la luz que indica GRID.
Paso 5

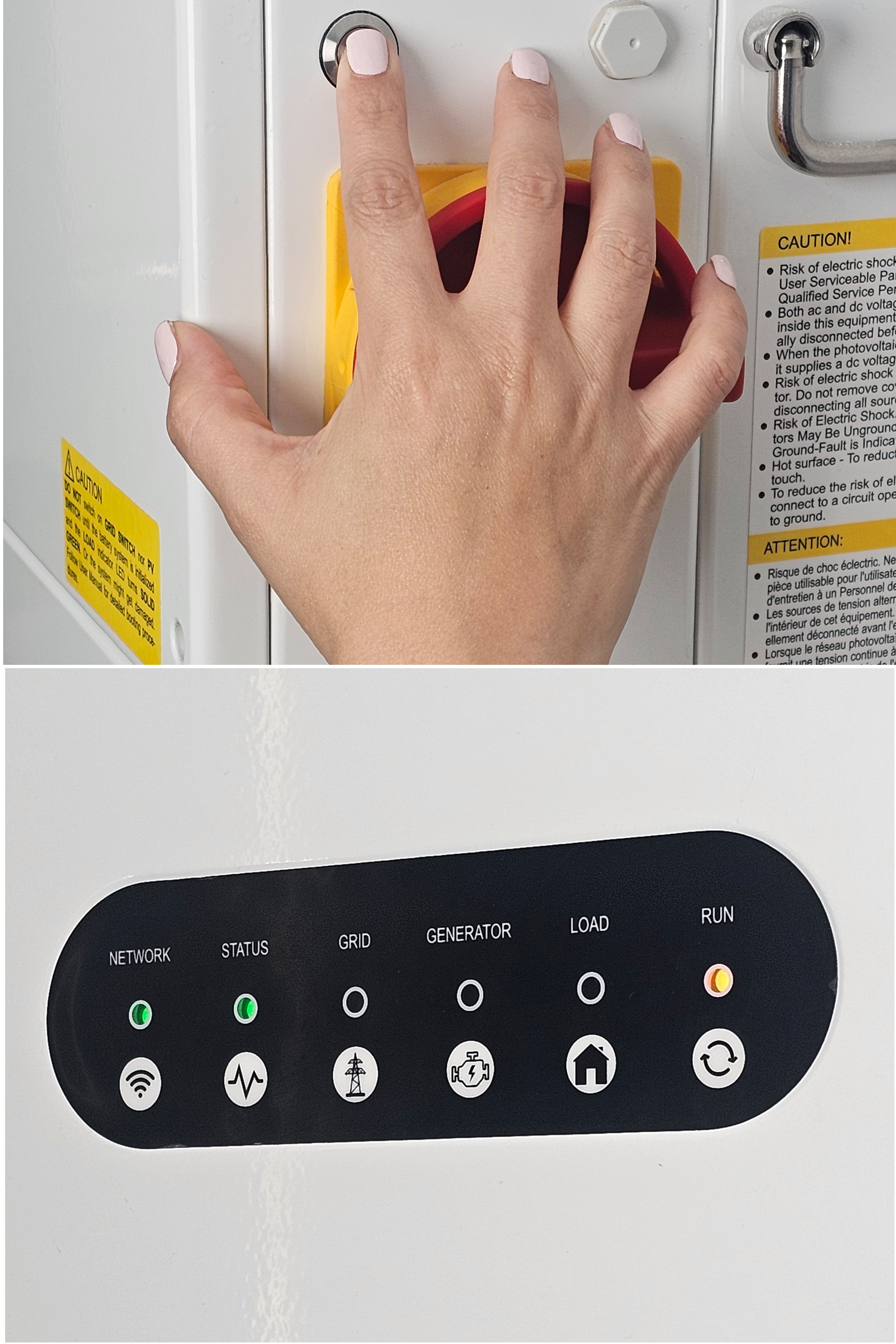

Presione el botón ON/OFF para apagar el inversor.
Paso 6

Afloje los tornillos de la tapa plástica y destrabe el seguro. Al abrir este espacio, coloque el switch rojo llamado POWER en la posición OFF, que se encuentra en el lateral de su batería Savant.
Paso 7

Verifique que el panel frontal esté completamente apagado antes de continuar con el encendido.

Paso 8

Espere 5 minutos con la o las baterías apagadas, después de este tiempo proceda a realizar las instrucciones de encendido.

Encendido del sistema

IMPORTANTE:
Al igual que en el apagado, si tiene más de una batería instalada, cada paso debe realizarse de forma simultánea en todas las unidades. No deben encenderse de forma individual.

Paso 1

Coloque el switch rojo llamado POWER en posición ON, ubicado en el lateral de su batería Savant.
Paso 2

Presione el botón START para encender el equipo. Espere a que deje de parpadear en azul y se torne verde fijo antes de pasar al siguiente paso.
Paso 3

Presione el botón ON/OFF (ubicado arriba del Grid switch en el lado derecho de su batería Savant). Espere que las luces del panel frontal NETWORK, STATUS y LOAD se iluminen en verde.
Paso 4

Active el Grid switch en posición ON, ubicado en el lado derecho de la batería Savant. Verifique que se ilumine la luz indicadora GRID en el panel frontal.
Paso 5

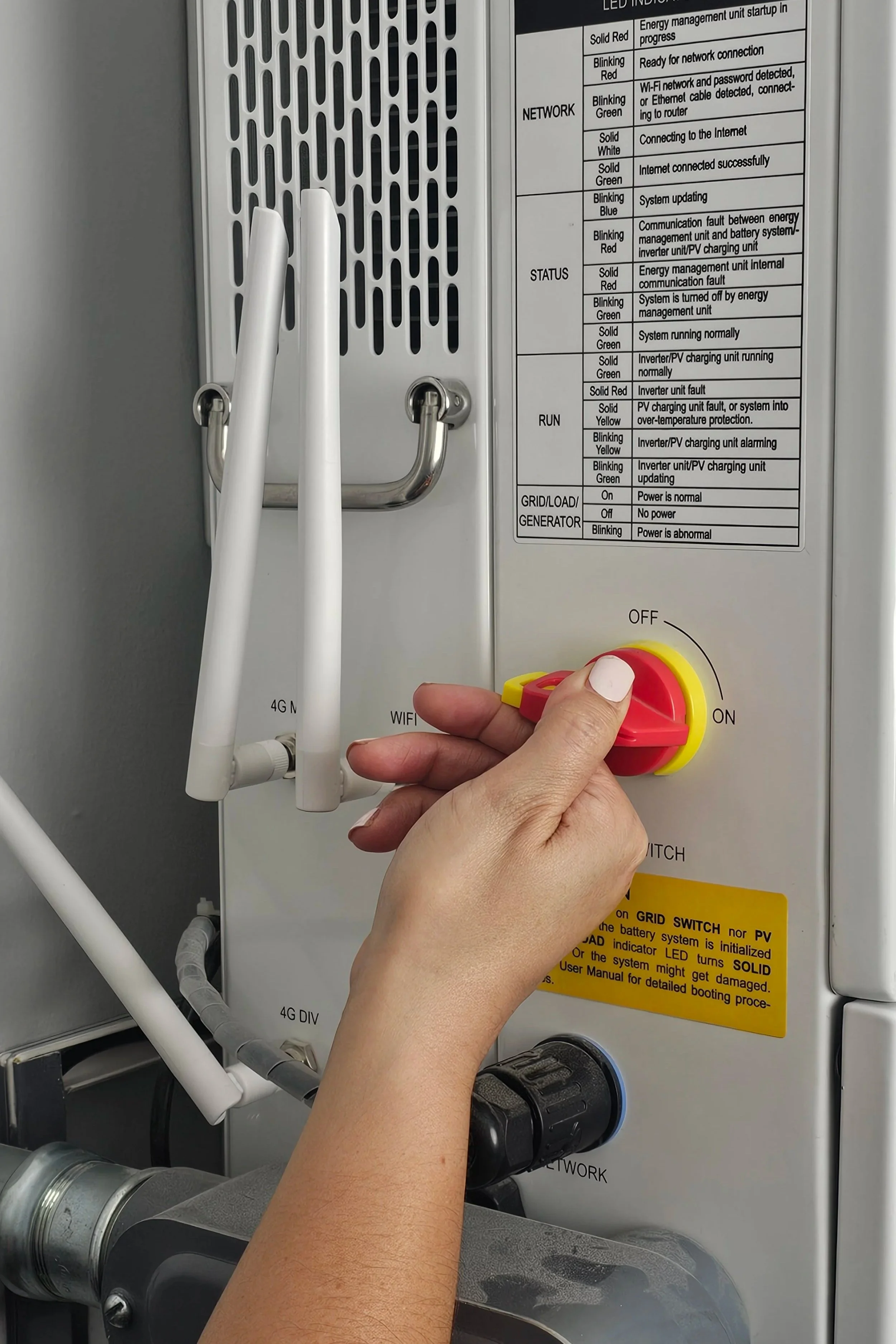

Encienda el switch fotovoltaico (PV switch del inversor). En el panel frontal, confirme que la luz RUN esté en verde.
Paso 6

Encienda el interruptor principal de carga que alimenta su equipo Savant.
